目前，在汽車總裝車間的各個工藝環節，生產節拍至關重要，客戶希望在生產線連續運行的工況下完成各工位的裝配任務，同時滿足整廠生產系統的工作時序。如在汽車備胎安裝工位中，存在工人重復勞動強度大、生產效率低以及安裝質量不穩定等問題。對此，上海發那科研發并推出了基于機器人及智能技術的汽車備胎自動安裝系統。

1系統介紹

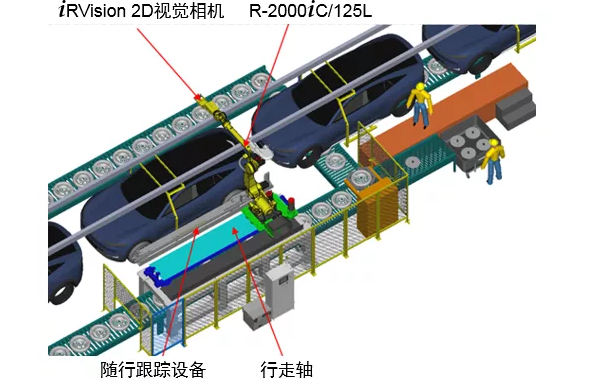

圖1.發那科汽車備胎自動安裝系統

本系統主要由機器人、行走軸、隨行跟蹤系統、iRVision視覺系統以及柔性化TOOLING等構成。

A. 機器人

R-2000iC/125L新型長臂型機器人作為高可靠性和性價比的機器人，擁有3100mm的長臂展和125kg的負載能力，可廣泛用于汽車制造的各個生產領域。采用最新輕量化結構設計，使機械本體重量更輕，剛性更高，機器人運行速度更快。同時配備通用型總線通訊模塊，適應性強，便于與客戶各種不同種類自動化控制系統通訊連接。

B. 行走軸及隨行跟蹤系統

行走軸來自上海發那科標準機器人行走軸系列，使用FANUC高效伺服電機驅動，由機器人控制器直接控制，控制系統集成化程度高，硬件配置簡潔，其最高速度可達2000mm/s，且有效行程可根據需求進行標準化配置。

隨行跟蹤系統可實時讀取車身輸送裝置的線速度并反饋給機器人，并控制行走軸及機器人與輸送線的同步運行，使機器人與車身保持相對靜止狀態。跟蹤系統能夠適應0~150mm/s的輸送線速度變化，柔性化程度高，對客戶現場輸送機構改動小，滿足不同速度工況的生產需求。

C. 2D視覺系統

iRVision 2D視覺相機安裝在機器人TOOLING側，可隨機器人一起運動，用于位置識別和防錯檢測。特別是在混線生產時，視覺系統有以下關鍵作用：

①精確定位，識別車身和備胎擺放的位置誤差，反饋給機器人進行安裝的姿態校正，降低了備胎來料和車身位置精度要求。

②防錯功能，智能識別車型類別(如圖2)，并能識別輪胎種類和正反面，防止由于來料不匹配問題造成的安裝錯誤。

③安全保障，安裝備胎前對后備箱拍照檢測(如圖3)，防止因前序工位未打開后備箱而引起機器人與車身碰撞，消除安全隱患。

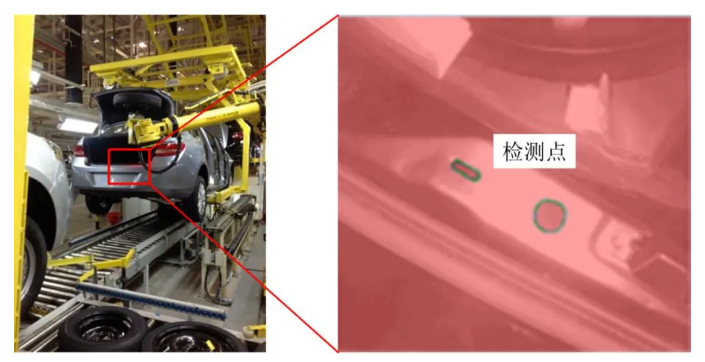

圖2. 視覺拍照定位

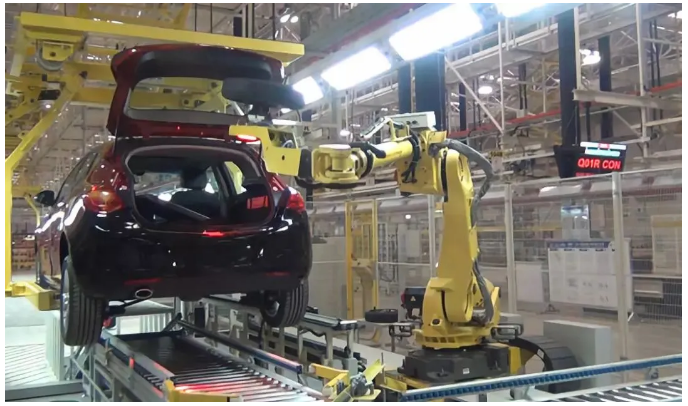

圖3. 車身后備箱檢測

2系統優勢及應用

目前，發那科機器人智能汽車備胎安裝系統已在國內某知名汽車制造整車廠得以成功應用，并穩定生產。通過智能化，柔性化技術以及成熟可靠機器人的應用，不僅為客戶有效節省了手動安裝工人，同時是生產效率及可靠性大幅提升。

現總結主要特點如下：

采用FANUC高性能，高可靠性機器人，提高產線節拍、確保生產可靠性

配備專用地裝行走軸及隨行跟蹤系統，滿足產線連續運行工況下自動安裝

FANUC iRVision 2D視覺系統實現車身及備胎精準定位

專用設計的TOOLING適用于不同規格的備胎，提升生產柔性化程度

同時，對于該智能化汽車備胎安裝系統，我們已實現了標準化模塊化設計，能快速響應客戶自動化改造需求，并最大程度降低對客戶現場的改造工程，簡化現場施工，縮短實施周期。
