今天分享一篇干貨含量極高的測評。兩個主角分別是：仙知SRC系列核心控制器和SICK最新安全激光雷達nanoScan3。

nanoScan3 是仙知SRC系列核心控制器新適配的激光雷達，那么這款nanoScan3激光雷達究竟如何，仙知請出了技術大拿對其進行專業的測試。

本期干貨分享，將會詳細介紹如何將nanoScan3接入仙知 SRC-2000(S) 控制器并完成SLAM應用測試。

【一 產品配置】

NanoScan3產品Safety Designer 的配置，這個步驟大家已熟知，此處省略一百字。

【二 接入仙知 SRC 系列核心控制器】

SRC系列核心控制器是為移動機器人（AGV、AMR、自動叉車等）設計的通用控制器，為移動機器人提供了核心的地圖構建、定位導航、模型編輯等功能。

控制器適配多款主流的激光雷達，并提供豐富的I/O、CAN、RS485等接口用于接入各種傳感器和驅動器設備。

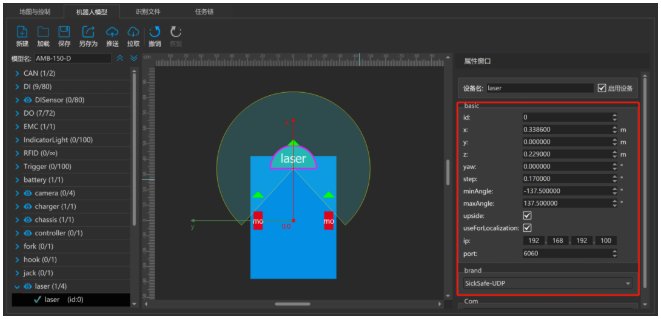

通過仙知一站式實施工具Roboshop Pro 客戶端軟件配置 SRC 所接入的激光設備，如下圖：

nanoScan3 的掃描范圍為 275°，所以左右的掃描角度范圍可配置為[-137.5°，137.5°] ，角度分辨率 step 為 0.17°。

【三 SLAM 應用測試】

干貨重點內容來了！

01 SLAM 建圖效果

完成 nanoScan3 的接入后即可開始 SLAM 建圖，我們采用常規的建圖方式，即繞現場環境兜一圈使地圖形成閉環，過程如下：

▲ SLAM建圖過程 ▲

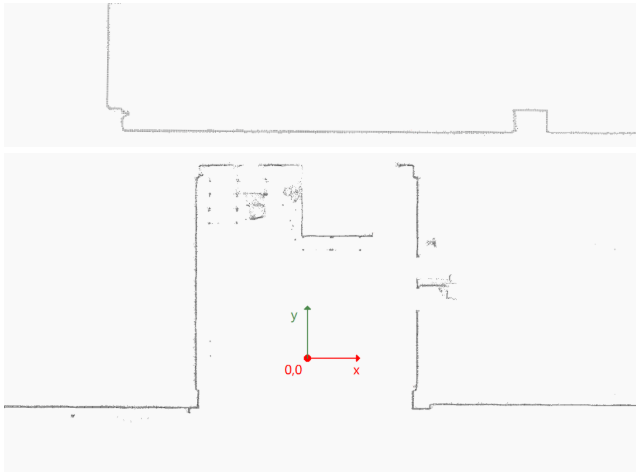

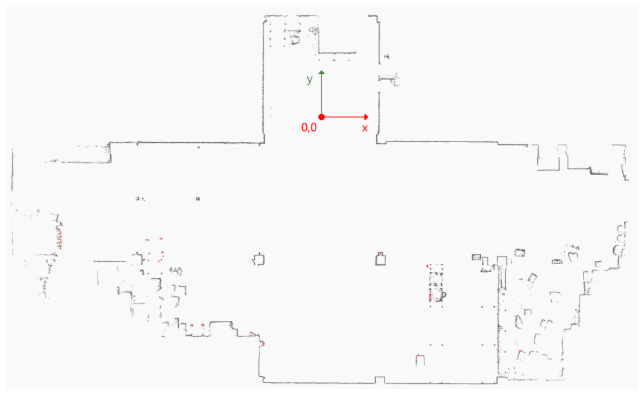

建圖時的運行速度為 1m/s，角速度 30°/s。簡單擦去地圖中的動態物體后得到的地圖如下：

通過放大細節可以看到，使用 nanoScan3 構建的地圖墻面筆直、厚度較薄，并且沒有任何重影現象。

▲ nanoScan3構建地圖效果 ▲

02 實際有效距離測試

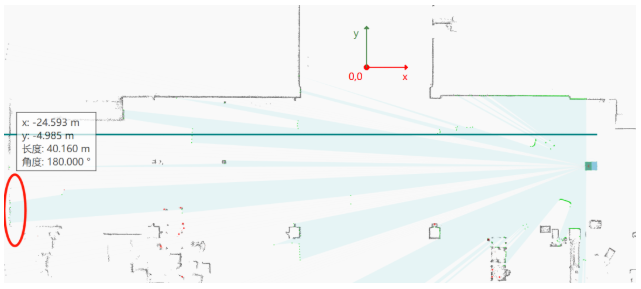

nanoScan3 標稱的最遠有效距離為 40m，實際測試中距離機器人 40m 處的墻面可以明顯獲得正確的激光數據反饋，如下圖：

03 測距穩定性測試

測距的穩定性我們?nèi)∵h(yuǎn)距離、中距離、近距離三種情況。

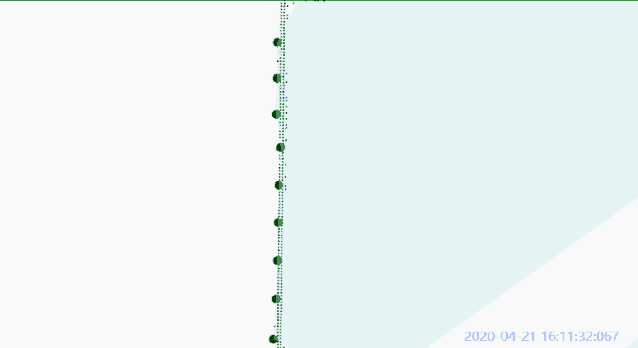

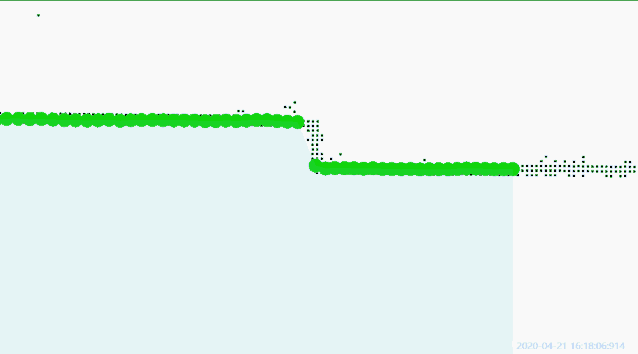

遠距離(>30m)

通過動圖可以看到，nanoScan3 在遠距離測距方面十分優秀，數據的跳動基本在兩個地圖點之間（約2cm），性能遠超同類的產品。

中距離(約10m)

nanoScan3 中距離的數據跳動基本可以忽略（<1cm）。

近距離主要考察數據的準確性，若激光處理不好則會導致噪點的產生，從而無法正確還原物體的形狀，這里使用一個直角面的物體進行測試。

近距離(<0.1m)

可以看到 nanoScan3 完好的還原了物體的形狀，沒有因為激光噪點而使直角變形，數據的跳動也非常小。

04 對黑色物體的檢測

nanoScan3 是一款安全產品，其對黑色物體的檢測標準非常高，可以檢測到反射率為 1.8% 以上的物體。

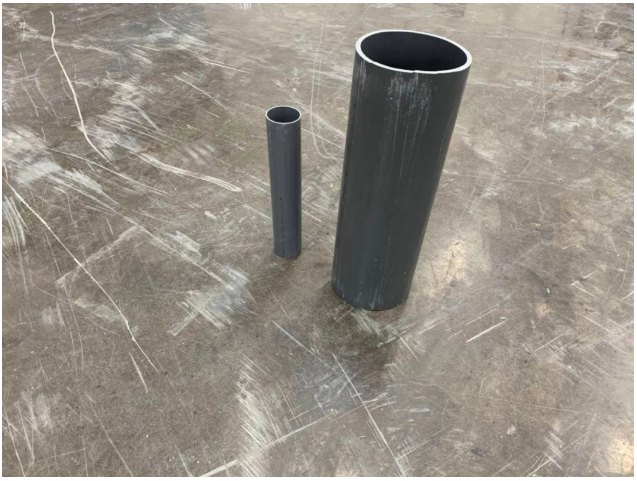

我們使用分別為 70mm 和 200mm 直徑的灰黑色圓柱體進行測試：

▲ 直徑分別為70mm 和 200mm ▲

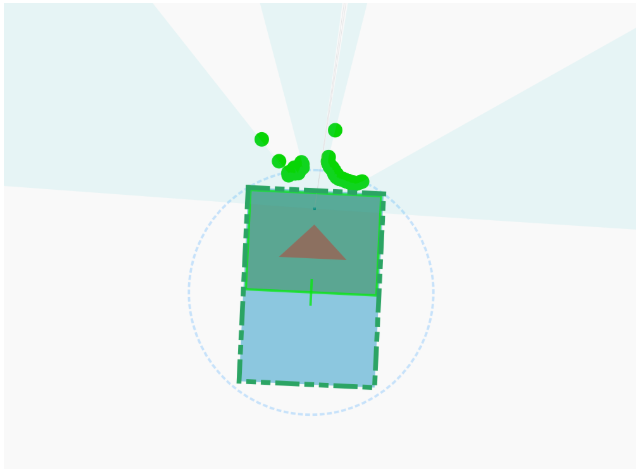

激光距離圓柱體為 10cm的情況

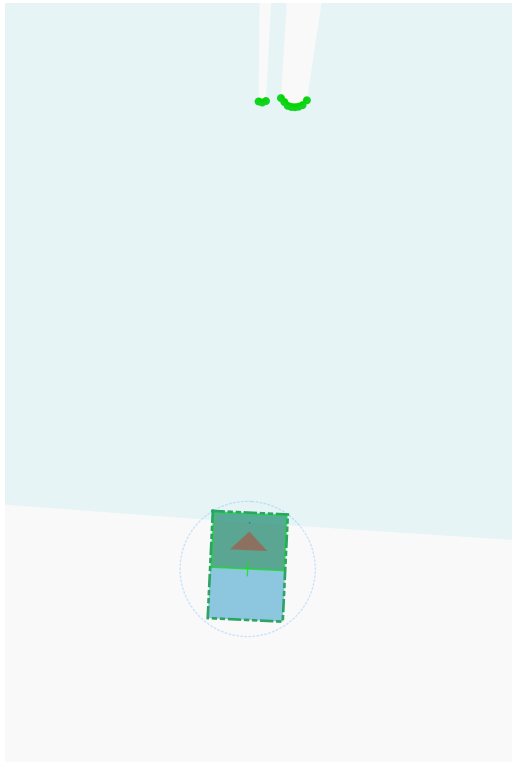

激光距離圓柱體為 3m的情況

可以看到， nanoScan3 在不同距離處對灰黑色物體的檢測也非常穩定，比較好的還原了物體的形狀，并且沒有出現產生無效數據點的情況。

05 對反光物的檢測

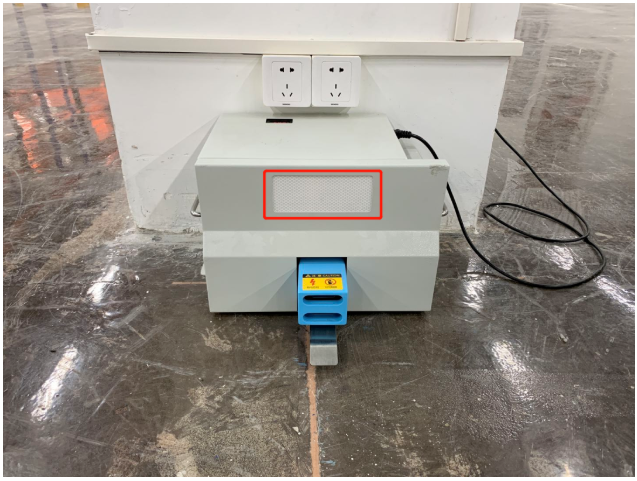

反光物體測試使用仙知專用充電樁進行測試，主要測試在不同距離下nanoScan3 得到的反射率是否穩定，下圖紅框中即為 3M 反光條，長度為 18cm。

▲ 紅框內：長度為18cm的反光條 ▲

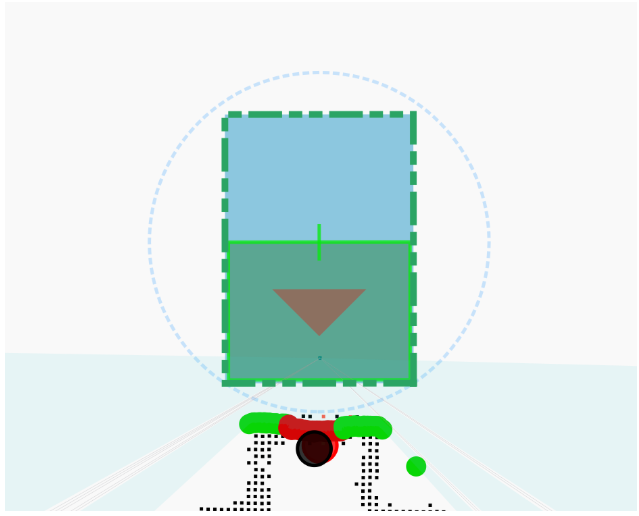

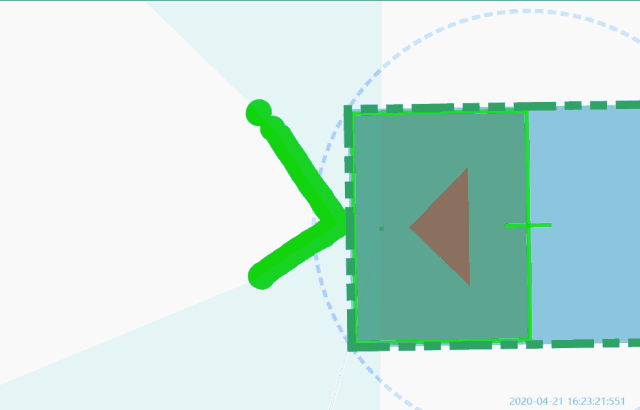

激光距離反光條 10cm 的情況

上圖中紅色的激光點比綠色的激光點反射率高，說明激光檢測到了條狀的反光物，并且反光物呈直線，沒有出現變形和噪點。

激光距離反光條 2m 的情況

可以看到，2m 處條狀反光物依然明顯，激光數據中反射率保持穩定。

由此可見， nanoScan3 數據反射率的穩定性是非常優秀的，不會出現近距離時反射率數據不穩定的情況，顯著優于市面上同類型的激光雷達，這對識別反光物體的相關應用是非常友好的。

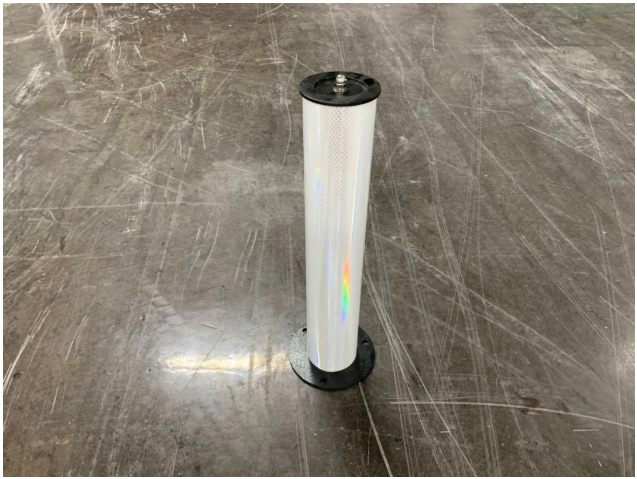

為了測試反光柱檢測的最遠距離，使用下圖中 10cm 直徑的反光柱進行測試：

▲ 直徑為10cm的反光柱 ▲

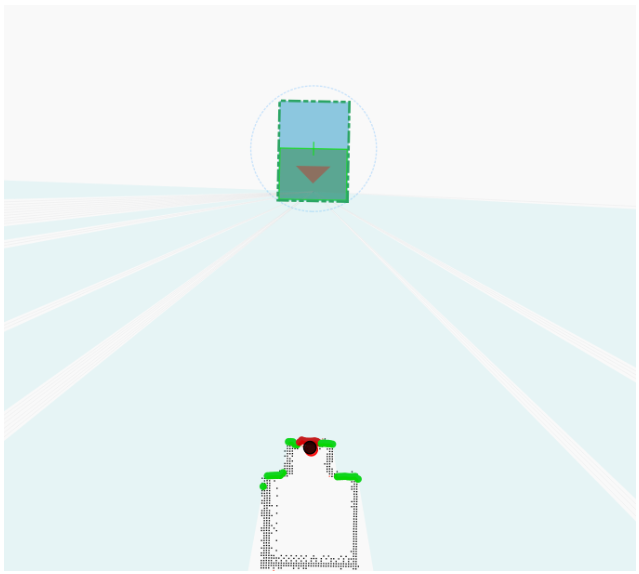

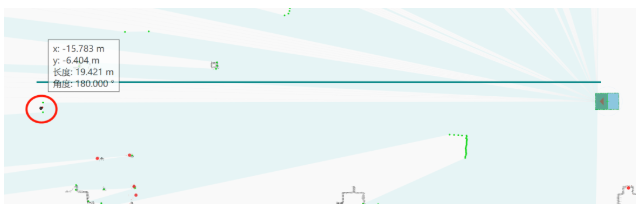

經測試，大約在 20m 的范圍內，可以穩定的檢測到直徑為 10cm 的反光柱（保證兩個高反光點），下圖中的黑色點即為檢測到的反光柱。

06 前景噪聲測試

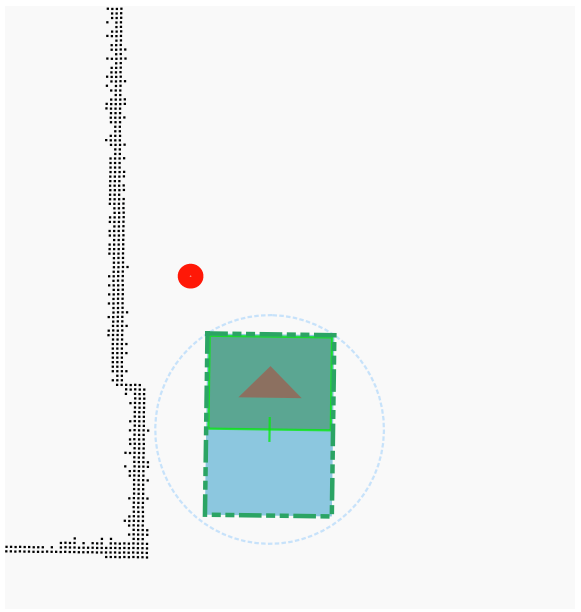

如下圖所示，如果在紅點處有柱狀的物體，此時激光雷達會有部分本應該掃描到墻面的光束被該柱狀物體擋住，由于激光的光束并不是一個點，而是一個有大小的光斑，所以就會出現有半個光斑打在墻面，另外半個光斑打在前面的柱狀物體的情況。這種情況下，激光的前景噪聲就產生了。

▲ 產生激光前景噪聲 ▲

如下圖為其他品牌的激光雷達產生嚴重前景噪聲的情況，該情況會直接影響到潛伏牽引機器人的正常工作。

▲ 其它品牌測試情況 ▲

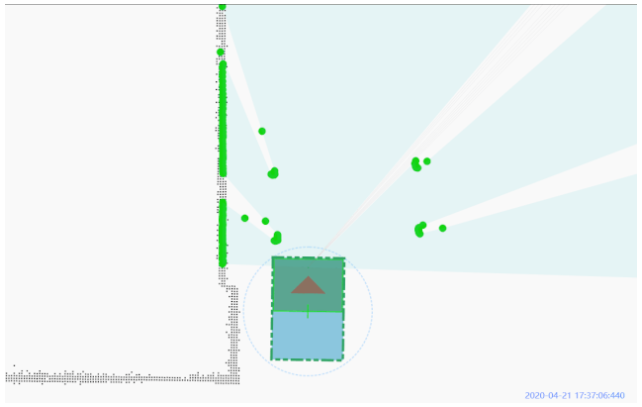

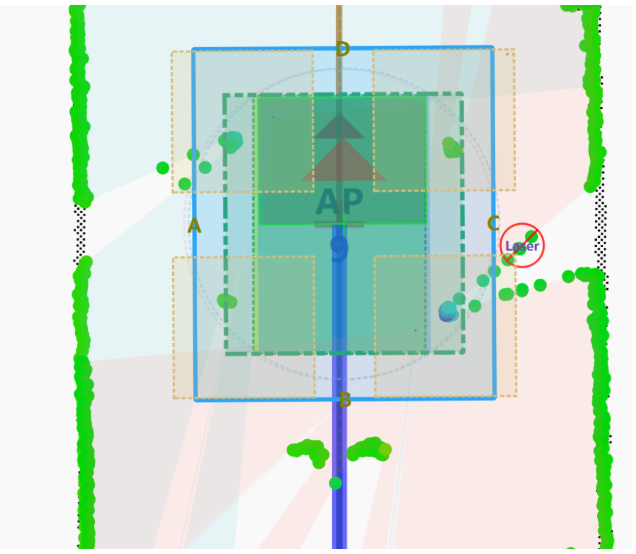

我們模擬了類似的情況，對 nanoScan3 進行了測試：

▲ nanoScan3測試情況 ▲

從以上動圖可以看到，nanoScan3 雖然產生了前景噪聲，但是在一個方向只會有一個噪點，對實際的應用沒有特別大的影響。這，得益于 SICK 的safeHDDM?高精度測量專利技術。

【四 總結】

經過深度的測試，仙知認為 SICK 的新品 nanoScan3 是一款非常優秀的產品，其優越的性能有助于 SLAM 技術能更好的應用于移動機器人上。并且 nanoScan3 是一款兼顧安全功能的產品，配合 SICK 的 Flexi soft 套件和仙知的 SRC-2000(S) 控制器，可以快速的搭建滿足 CE 安全標準的移動機器人產品。
